Dans le système électrique d’un habitat ou d’une organisation, il est un dispositif qui garde un rôle central: la prise de terre. La raison a des risques et dangers qu’elle permet d’éviter.
- Qu’est-ce que la prise de terre?
- À quoi ça sert?
- Comment bien l’installer chez soi?
Les réponses dans cet article.
La sécurité de l’habitat est quelque chose à ne pas prendre à la légère. Et parce que la vie des hommes et la préservation des biens sont à considérer, il vaut mieux adopter les mesures conseillées.
La prise de terre est un élément important d’un système électrique.Elle possède plusieursavantages:
La prise de terre joue un rôle de sécurité face aux risques d’électrocution en cas ou l’isolement vient à manquer. Pour bien remplir sa mission, les carcasses métalliques des appareils électriquesdoivent être connectées à terre;
La prise de terre joue une fonction de neutralisateur des champsélectriques que peuvent parfois rayonner des bâtiments en métal, les coques des appareils et les appareils électriques voir des luminaires.
Généralement sur des installations anciennes, on peut constater l’inexistante des prises de terre. C’est un potentiel danger de l’habitat.
Il faut donc en installer dans le cas où cela n’a pas été fait.
Les composants d’une prise de terre
Une prise de terre est composée de différents éléments :
– un câble en cuivre nu de 25 mm² de section ou en acier galvanisé de 95 mm² ;
– un feuillard en acier d’une section supérieure ou égale à 100 mm² ;
– un ou des piquets : une barre en acier galvanisé de 15 mm de diamètre, un tube en acier galvanisé de 25 mm de diamètre ou une barre de cuivre d’au moins 15 mm de diamètre ;
Il faut noter que l’élément conducteur doit être branché à une barrette de mesure vissée au mur, elle-même reliée au tableau de répartition par un câble (jaune et vert) de 16 mm² de section.
Installation d’une bonne prise de terre.
Vous vous demandez alors comment bien installer sa prise de terre.
On va vous le dire.
Deuxcritères sont essentiels pour réaliseruneprise prise de terre:
Critère 1: une résistance suffisamment faible
Critère 2: un emplacement sans perturbations électriques.

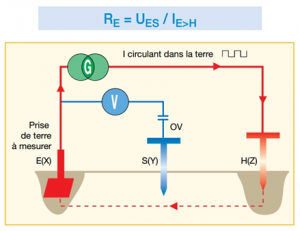

Le critère de résistance.
Larésistanced’une prise de terre doit être égale à 100 ohms. Ce critère est défini par la norme NF C15-100, en usage dans le droit européen. Vous vous demandez pourquoi la norme européenne a-t-elle droit de citer au Cameroun. C’est une question légitime. L’Europe est en avance sur le respect des normes. C’est pourquoi si vous achetez des équipements qui suivent les procédures européennes, vous êtes plus en sécurité que lorsque si vous utilisez du matériel chinois en vente libre. Notez que ces normes sont faites pour assurer la fiabilité, la qualité et la sécurité par rapport aux risques d’électrocution.
Comment doit être la résistance?
Elle doit être assez forte pour restreindre la tension électrique sur les coques des machines et appareils électriques.
Une résistance peut être considérée comme limite maximale acceptable dans la mesure où les installations sont protégées par un interrupteur ou disjoncteurdifférentiel haute sensibilité de 30 mA.
Dans le cas où les dispositifs différentiels de 300 mA équipent encore votre habitat, alors, la résistance de la prise de terre de doit pas dépasser 5 ohms.
Bien choisir l’emplacement
Vous avez trois façons d’installer votre prise de terre:
Façon 1: en boucle à fond de fouille
Le câble doit être enfoui à au moins de 60 cm de profondeur.
Ce câble est en cuivre ou en acier galvanisé. Il doit former uneboucle autour des fondations de la maison. Les deux bouts sont branchés à la borne inférieure de la barrette de mesure.
Façon 2: en fond de tranchée
Le câble en cuivre ou en acier galvanisé est enterré à environ 1 mètre de profondeur sur une distance d’au moins 20 mètres. L’élément conducteur doit être distant d’au moins 20 cm des canalisations.
Façon 3: en piquet
Le piquet est enfoncé dans le sol à une profondeur de 2 m. Il est raccordé à la barrette de mesure grâce à un câble de cuivre nu de 25 mm² de section. Pour réduire larésistance de terre, vous pouvez planter de nombreux piquets de 2 m en observant une distance d’au moins 2 m entre eux. Reliez-les grâce à un câble en cuivre nu de 25 mm² ou un câble isolé de 16 mm².
Conclusion
Vous devez attacher une grande importance à votre prise de terre. Votre sécurité en dépend. Cet article vous donne toutes les indications pour réussir à faire le vôtre. Mais êtes-vous un professionnel ? Saurez-vous tout gérer comme il faut ? Notre dernier conseil est donc de faire appel à des professionnels qui vous guideront sur le type de matériel à acheter et sur lameilleurefaçon de l’installer.
